Caractéristiques

Les nouveaux processeurs audio FALCON intègrent, comme d’habitude pour Axel Tech , de nombreuses fonctionnalités accessoires obligatoires dans le flux de travail radio – telles que le codage RDS et la génération stéréo – mais aussi en regardant les technologies innovantes – telles que le DAB et l’audio sur IP. Les équipements de la série FALCON garantissent des performances de qualité supérieure et un son exclusif. Il dispose de puissants DPS, d’une architecture 5 bandes, d’AGC double bande, d’un égaliseur 3 bandes, d’un amplificateur stéréo, d’un détecteur de parole et de 5 limiteurs. Le contrôle complet et précis de chaque paramètre audio permet de façonner parfaitement l’audio pour diffuser un son de marque unique et exceptionnel.

Fonctionnalités avancées

Routage et basculement du signal

Le nouveau processeur FALCON comprend un détecteur de commutation/silence audio à la pointe de la technologie capable de basculer entre n’importe quelle source disponible : analogique, numérique, MPX, FM, IP, AoIP… En cas d’audio manquant de toute source externe, le processeur peut lire la liste de lecture stockée dans la microSD. Il est possible d’ajouter jusqu’à 10 secondes de retard à la sortie MPX pour synchroniser le signal DAB (connecté à la sortie analogique ou numérique) au signal FM connecté à la sortie MPX. Un générateur de signaux de test intégré permet de produire un signal audio adapté pour tester l’équipement ou l’ensemble du système audio.

Connexions E/S

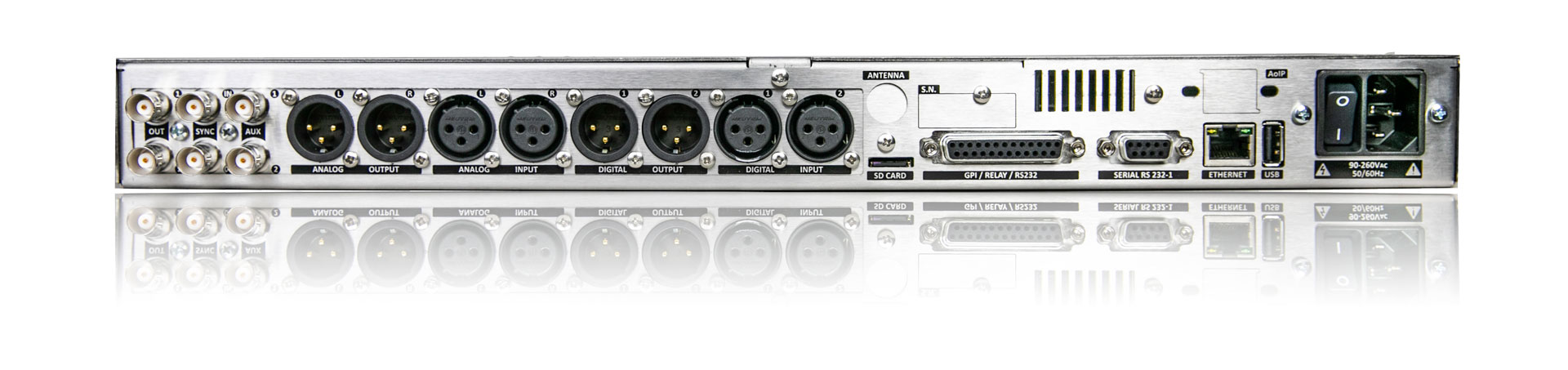

La nouvelle série de processeurs audio FALCON comprend un ensemble complet de connexions d’entrée et de sortie. Les connexions audio numériques analogiques et AES/EBU sont standard à côté de deux sorties multiplexées indépendantes (MPX+RDS) avec bypass matériel :Entrée analogique > Sortie analogique | Entrée numérique1 > Sortie numérique1 | Entrée MPX1 > Sortie MPX1 | Entrée MPX2 > Sortie MPX2Trois ports USB (un à l’avant, un sur le panneau arrière et un installé sur le circuit imprimé interne), permettent de mettre à jour le firmware, d’enregistrer les journaux système et de lire les pistes audio. microSD permet de cloner toute la configuration d’un Falcon à un autre.Deux entrées AUX (SCA) permettent de connecter un encodeur RDS externe. Une autre entrée AUX peut recevoir l’audio d’un autre processeur MPX et basculer avec le MPX généré en interne, permettant de construire un petit réseau géré à partir d’un système d’automatisation radio. La connexion Dante, disponible en option, permet de gérer les signaux AoIP Dante ou AES67 : 4 entrées et 4 sorties.

Panneau avant

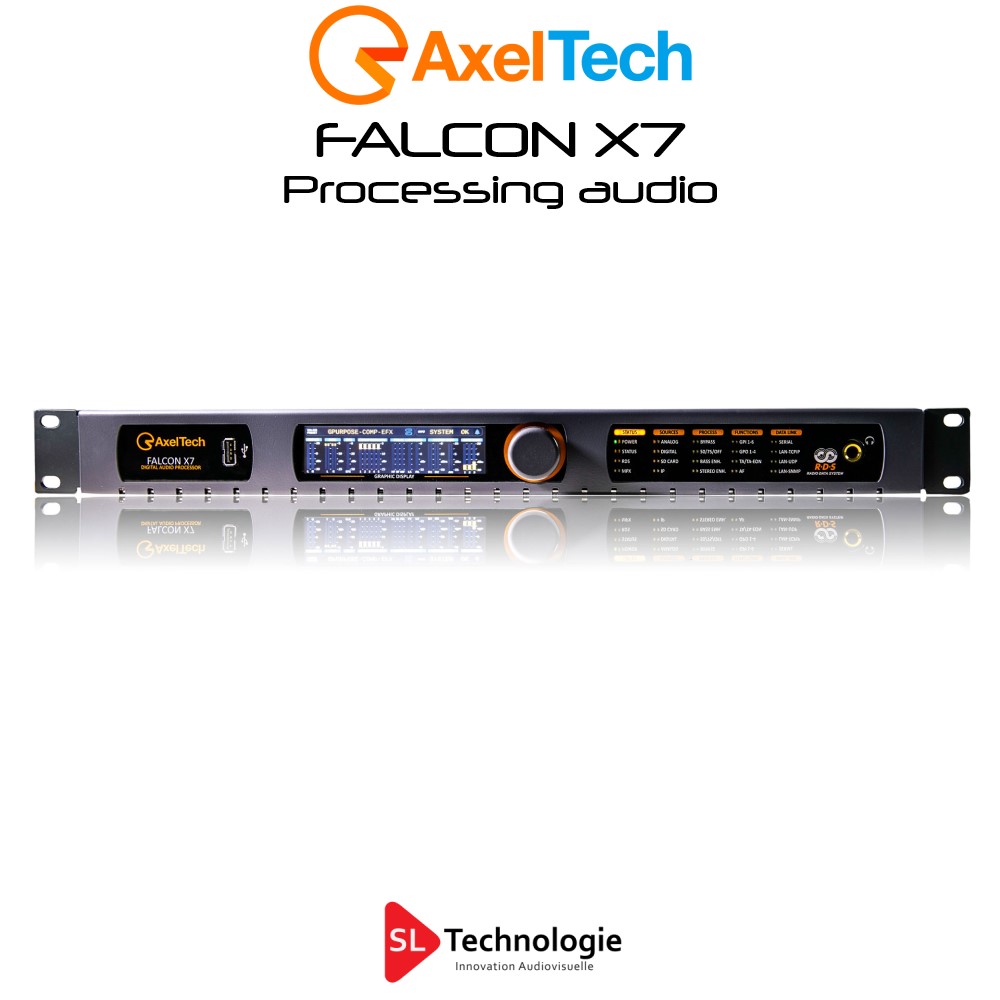

FALCON X7 dispose d’un large écran LCD, technologie TFT (480×128) qui affiche le traitement d’entrée et de sortie, y compris les corrections pour chaque bande du compresseur, des limiteurs et de l’AGC multibande. Évidemment, il montre également l’entrée et la sortie de tous les niveaux de signal. De plus, à travers l’écran, il est possible de vérifier l’état du système : paramètres de fonctionnement, état du port GPI/O et paramètres RDS, y compris l’ID de la station. Un connecteur TRS (jack stéréo 6,3 mm) permet de surveiller à la fois le signal d’origine et le signal traité, en vérifiant plus rapidement les différences entre les préréglages disponibles.

Communications et alarmes

Les processeurs audio FALCON peuvent échanger des informations avec d’autres équipements via certains ports de communication :Un port LAN/WAN, deux ports série RS-232, deux ports USB, un port GPIO avec coupleur optique et relais. Des informations seront envoyées (état, alarmes) ou reçues (commandes).Un panneau avec 40 LED (le panneau LCD dans le plus grand modèle) affiche des informations d’état. Les messages d’alarme peuvent être envoyés via GPO, SNMP (Trap), http et e-mail.

Serveur Web

Les utilisateurs peuvent gérer les équipements FALCON via LAN, sans avoir besoin d’installer de logiciel client. Le serveur Web interne peut être géré avec n’importe quel navigateur (Chrome, Firefox, Explorer, Opera…). L’interface graphique de la page Web est claire, facile à utiliser et réactive, adaptée pour être gérée à partir de n’importe quel appareil : ordinateurs personnels, tablettes, smartphones. Le protocole de programmation SNMP (v 2.0) permet de gérer l’ensemble des commandes. Le firmware FALCON implémente également HTTP, FTP, SNMP, SMTP, UDP, TCP et est conforme à l’adressage PV4 – IPV6. Les services RDS nécessitent une synchronisation précise : le système essaie de se connecter à un NTP primaire, un NTP de secours et à un récepteur GPS externe (non fourni).De plus connecter un GPS externe permet de géo-localiser le FALCON . Le serveur WEB fournit une page avec une carte qui indique la position de l’appareil. L’interface Ethernet standard peut gérer jusqu’à 4 ports TCP indépendants, jusqu’à 4 ports UDP séparés et 1 port SNMP. Évidemment, il montre également l’entrée et la sortie de tous les niveaux de signal.

Générateur stéréo MPX

Le générateur stéréo intégré dans la structure DSP, fournit un signal MPX presque idéal, optimisant au maximum les performances de l’équipement.Tous les paramètres pour le niveau pilote, la phase et les niveaux sont réglables via la page Web.Le circuit du générateur stéréo peut basculer la source entre le MPX interne et un signal externe. Le switch peut être géré localement ou avec une commande envoyée par un logiciel d’automatisme radio externe via Ethernet ou GPI.

Radio RDS Encodeur de système de données (en option)

Le circuit embarqué FALCON RDS est conforme aux dernières normes :UECP EBU SPB490 v7.05, Cenelec (Europe) et NRSC (USA).La nouvelle fonctionnalité « dynamique » permet de gérer de nombreux types de services :PS, RT, RT+, PTY, PTYN. En connectant le RDS au logiciel d’automatisation de la radio, il peut afficher de nombreux types d’informations : titre de la chanson, artiste de la chanson, programme à l’antenne, nom de l’orateur, etc. L’interface native au format flux RSS (RSS 2.0) permet de recevoir directement le fil d’actualité L’intégration RDS interne offre plus d’avantages :> Permet de retirer un appareil séparé de la chaîne de transmission> Concentrer le contrôle de tous les paramètres de diffusion dans un seul équipement> Augmenter le rapport signal/bruit du signal de sortie et la stabilité> Supprimer tous les problèmes de verrouillage entre la phase pilote et la phase porteuse RDS
